|
各類(lèi)規(guī)格型號(hào)輥壓機(jī)輥面離線修復(fù)在線堆焊。
輥壓機(jī)在生產(chǎn)運(yùn)轉(zhuǎn)過(guò)程中，輥面產(chǎn)生裂紋，擴(kuò)展為裂縫，導(dǎo)致輥面硬質(zhì)耐磨層的剝落。這是一種典型的高應(yīng)力磨料磨損。在磨料磨損過(guò)程中，物料顆粒在壓力作用下會(huì)使輥面產(chǎn)生彈性和塑性變形，從而在輥面亞表層不同深處會(huì)形成循環(huán)壓應(yīng)力和拉應(yīng)力，當(dāng)循環(huán)應(yīng)力超過(guò)輥?zhàn)硬牧系钠趶?qiáng)度時(shí)，將會(huì)在表面層引發(fā)裂紋。在循環(huán)載荷作用下，亞表層的塑性變形繼續(xù)發(fā)展，在離開(kāi)表面一定深度的位置也將萌生裂紋，并逐步擴(kuò)展。當(dāng)裂紋擴(kuò)展后，使裂紋以上的材料斷裂剝落，。
2、輥壓機(jī)輥面堆焊修復(fù)
公司使用的是采用定制焊絲，在材料品種上我們選擇ZD系列CO2氣體保護(hù)焊藥芯焊絲（Ф1.6），使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條。采用手工堆焊方法
現(xiàn)場(chǎng)堆焊修復(fù)------先用氣刨將輥面上殘留的硬面層刨干凈，防止再次堆焊時(shí)產(chǎn)生裂紋；檢查裂紋深度和走向，報(bào)到?jīng)]有裂紋為止；然后用ZD1堆焊刨出來(lái)的溝道，焊好ZD1時(shí)輥體溫度升高，接著焊ZD3，直到使輥?zhàn)映叽邕_(dá)到要求，最后焊上定制耐磨層。
大修----輥?zhàn)硬鹦斗祻S維修堆焊。整體去除殘留硬面，探傷檢測(cè)。然后按照正常工藝使用ZD1打底、ZD3作為硬面層、耐磨花紋層使用定制焊條覆蓋。出廠動(dòng)平衡檢測(cè)。

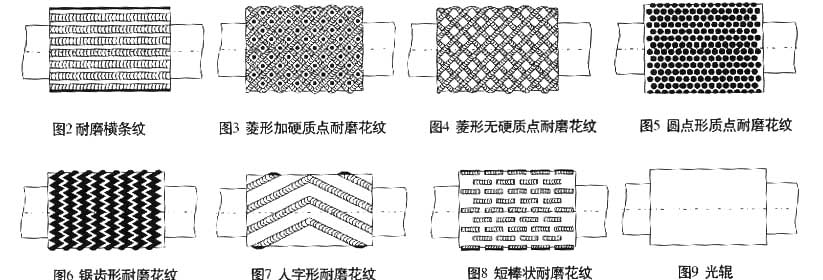

目前國(guó)內(nèi)外常用的輥面耐磨花紋形式如圖所示，客戶可根據(jù)具體情況自主選擇；
|
